SISTEMA AXONOMÉTRICO

Sistema axonométrico

La perspectiva es la técnica de representar en una superficie plana, como un papel o un lienzo, la tercera dimensión de los objetos, dando sensación de profundidad y volumen

Para representar una pieza en perspectiva axonométrica partimos de las vistas diédricas de la pieza (alzado, planta y perfil).

En la perspectiva axonométrica el único eje con posición fija es el eje Z, que siempre es vertical, en tanto que los otros dos se podrán poner en diferentes ángulos en función de la vista que deseemos obtener. Un caso particular de perspectiva axonométrica es la isométrica, que es la más usada, y en ella se disponen los tres ejes con ángulos de 120º entre ellos.

Dentro de los métodos gráficos de representación conoceremos este curso la perspectiva isométrica y caballera. Ambos sistemas proporcionan una representación tridimensional de un objeto en dos dimensiones, mediante la utilización de tres ejes y el trazado de paralelas a dichos ejes.

PERSPECTIVA CABALLERA E ISOMÉTRICA

1. PERSPECTIVA CABALLERA

DIBUJAR PIEZAS CON CUADRÍCULA

DIBUJAR EJES

En la perspectiva caballera, dibujamos un objeto tridimensional sobre un plano que llamamos plano del dibujo. Sobre el vamos a simular las tres dimensiones (altura, anchura y profundidad) apoyadas sobre los ejes X, Y y Z.

Sobre los ejes Z y X representaremos la anchura y la altura del objeto y formarán siempre un ángulo de 90º, correspondiendo a las medidas reales del objeto.

En el eje Y se formarán diferentes ángulos con en eje X, variando con ello la orientación de la pieza.

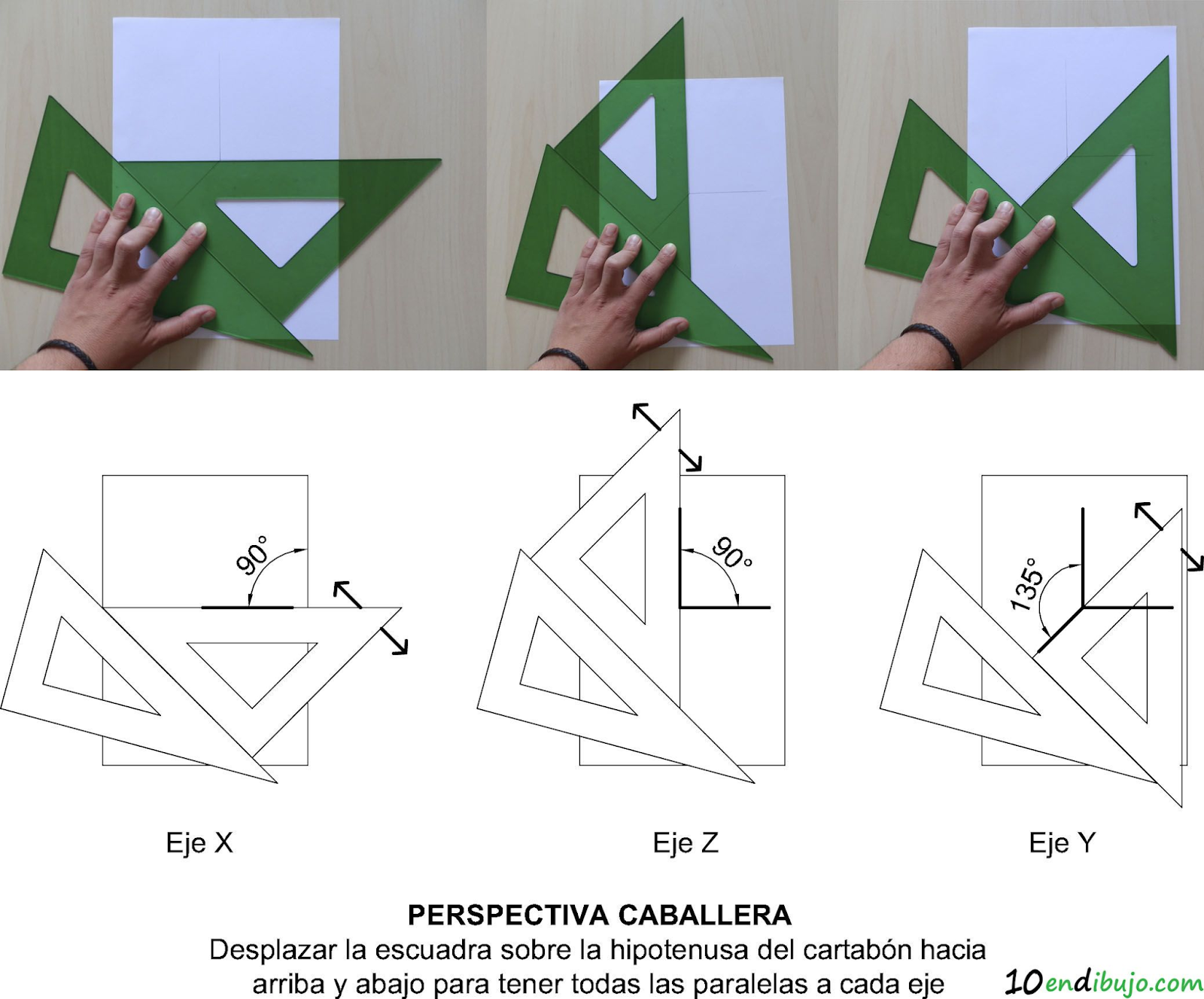

EL más usual es el de 135 grados, que conseguiremos trazado la bisectriz de los ejes x y z o dibujando lo mismo con la escuadra y el cartabón.

DIBUJAR UN CUBO EN PERSPECTIVA CABALLERA

DIBUJAR UNA LETRA EN PERSPECTIVA CABALLERA

Dibujamos los Ejes de Coordenadas.

Dibujamos el Alzado de la pieza en el plano XZ

Dibujamos en los vértices del alzado las líneas de profundidad, en su verdadera magnitud, paralelas al eje Y.

Marcamos la medida adecuada en cada línea de profundidad, aplicando el factor de reducción R=1/2

Completamos el dibujo y repasamos el contorno

EJERCCIOS PRÁCTICOS

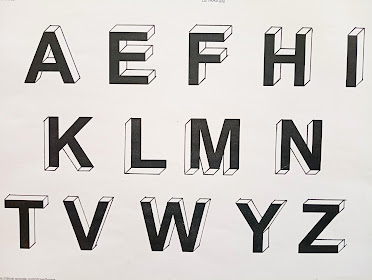

Letras en perspectiva caballera

Solución Letras en perspectiva caballera

Ficha primas.

Ficha casitas.

1. PERSPECTIVA ISOMÉTRICA

DIBUJAR UN CUBO EN PERSPECTIVA ISOMÉTRICA

Existen varias técnicas distintas para dibujar este tipo de perspectiva:

1-proyectando la planta y levantando las alturas.
2-Dibujando un cubo que envuelva a la figura.
3-Dibujando el alzado la planta y el perfil en el cubo.

Nosotros nos centraremos en la segunda, aquí tenemos un ejemplo de como se hace.

DIBUJAR UNA ESCALERA EN PERSPECTIVA ISOMÉTRICA

TRABAJOS ISOMÉTRICA

1-Tipografías en isométrica.

Para empezar os planteo un ejercicio muy sencillo que consiste en dibujar una palabra sobre una red isométrica. Pinchar sobre el link para empezar a trabajar.
